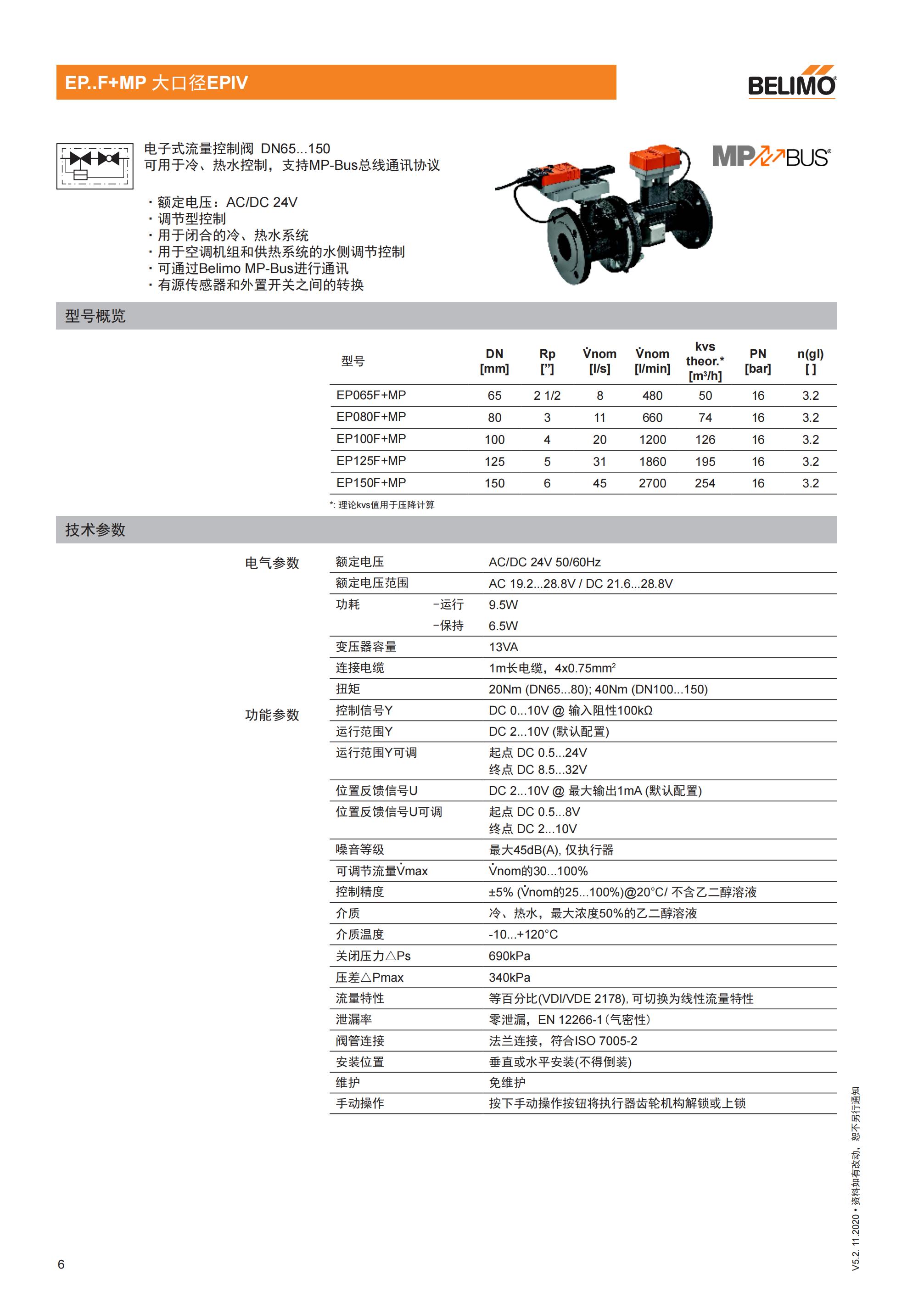

电子式流量控制阀 DN65..150

可用于冷、热水控制，支持MP-BuS总线通讯协议

额定电压：AC/DC24V

· 调节型控制

· 用于闭合的冷、热水系统

· 用于空调机组和供热系统的水侧调节控制

· 可通过Belimo MP-Bus进行通讯

· 有源传感器和外置开关之间的转换

安全注意事项

·此装置特别为空调暖通系统设计，不得用于指定应用范围之外的应用，特别是飞行器上。

·户外应用：只能在无（海）水，雪，冰，日晒或腐蚀性气体直接影响执行器的情况下应用，并确保环境条件始终符合技术参数上的阈值范围。

·执行器必须由专业人员安装，在组装过程中必须遵守权威机构颁布的法律法规。

·不得断开控制阀和流量测量管段之间的连接。

·此设备含有电子元件，不得作为普通家庭垃圾处理，必须按照所在地的相关法令法规处理。

工作方式

EPIV由3个部分组成，分别是Belimo CCV(控制球阀)，执行器以及带超声波流量计的测量管段。将可调节的最大流量Vmax的值分配给最大控制信号（通常为10V/100%)。

执行器控制可以交互式或模拟式。测量管段内的传感器测得的介质，被作为流量值应用。测得的值与设定值进行比较，然后执行器通过改变阀门的开度来修正偏差。旋转角度α随着通过终端控制元件的压差变化而变化。
